Die SID beabsichtigte, die Verfügbarkeit ihres 16kV-Kabelnetzes mit isoliertem Sternpunkt mittels selektiver Abschaltung der Erdschlüsse zu erhöhen. Die SID haben die neuen Schutzkonzepte erstellen lassen im Rahmen einer Bachelorarbeit von der HEIG-VD (Fachhochschule vom Kanton Waadt). Die Fachstelle Schutztechnik der BKW wurde beauftragt, diese Bachelorarbeit beratend zu begleiten und zu betreuen. Basierend auf einer Netzstudie wurde das Schutzkonzept überarbeitet.
Projekbeschreibung
Herunterladen
Es wurden unterschiedliche Varianten ausgearbeitet, um die angestrebten Projektziele zu erreichen - die Erhöhung der Netzverfügbarkeit und die Einhaltung der Schutzziele. Die Varianten wurden nach technischen und wirtschaftlichen Aspekten evaluiert. Dabei wurde den gesetzlichen Rahmenbedingungen und Vorgaben im Zusammenhang mit Berührungs- und Schrittspannungen Rechnung getragen.

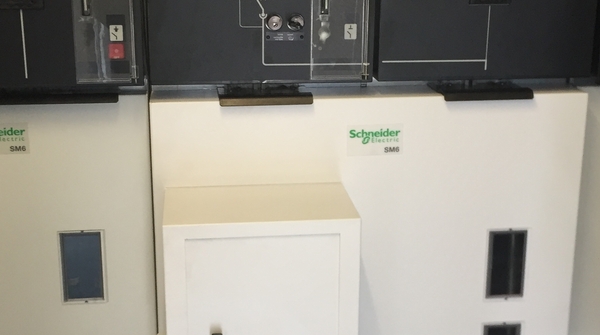

Nach der Konzeptphase folgte die Umsetzung. Die für den Einsatz vom Schutzkonzept nötigen Schutzfunktionen wurden im Rahmen einer Ausschreibung in einem Pflichtenheft beschrieben. BKW hat bei der Auswertung der Lieferantenangebote und bei der Auswahl des neuen numerischen Schutzrelais den Kunden unterstützt und beraten. In einer ersten Etappe wurden zehn neue Schutzsysteme im SID-16kV Netz installiert. Die Schutzparameter wurden basierend auf dem Schutzkonzept durch das BKW Schutztechnikteam berechnet und eingestellt.
